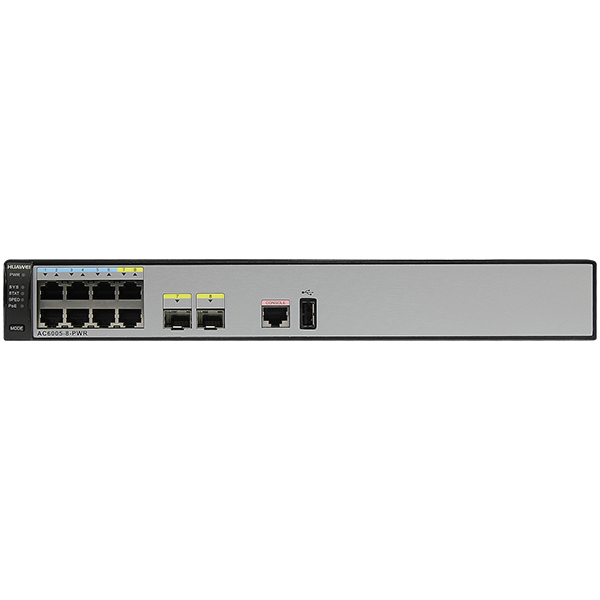

Huawei AC6005

AC6005系列（简称AC6005）是华为技术有限公司推出的无线接入控制器AC（Access Controller），提供大容量、高性能、高可靠性、易安装、易维护的无线数据控制业务，具有组网灵活、绿色节能等优势。AC6005系列有两款产品形态，为AC6005-8和AC6005-8-PWR。

产品详情
技术参数
依据标准
主要功能

AC6005系列（简称AC6005）是华为技术有限公司推出的无线接入控制器AC（Access Controller），提供大容量、高性能、高可靠性、易安装、易维护的无线数据控制业务，具有组网灵活、绿色节能等优势。

AC6005系列有两款产品形态，为AC6005-8和AC6005-8-PWR。

物理参数

项目		描述
外形尺寸（宽×深×高）		320mm×233.6mm×43.6mm
最大功耗		AC6005-8-PWR：163.6W（设备功耗：39.6W，PoE：124W） AC6005-8：25.6W
标配最大重量		AC6005-8-PWR：2.30kg AC6005-8：2.05kg
工作温度与海拔		-60m～+1800m：-5℃～+50℃ 1800m～5000m：海拔每升高300m，最高工作温度降低1℃
相对湿度		5%RH～95%RH，非凝露
海拔高度		-60m～5000m
交流输入电压	额定电压范围	100V AC～240V AC，50/60Hz
交流输入电压	最大电压范围	90V AC～264V AC，47Hz～63Hz

系统配置

项目	规格
处理器	主频1GHz
交换容量	20Gbit/s
转发能力	4Gbit/s
DDR内存	2GB
Flash	2GB（SD卡）

性能规格

参数	参数值
可管理AP的数量	中心AP：32 普通AP和远端单元： V200R006C10以前版本：128 V200R006C10及以后版本：256 说明： AC管理的远端单元数量不占用AC的license资源，但实际AC可接入的普通AP和远端单元总数不能超过规格。
用户接入能力	整机接入用户数：2K 单AP接入用户数：最多256个（取决于具体AP型号）
MAC地址表数量	4K
VLAN数量	4K
路由表项数量	4K
ARP表项数量	4K
组播表项数量	4K
DHCP IP地址池数量	最大128地址池，每池最大可分配地址数16K
本地用户	1000
访问控制列表数量	4K
ESSID数量	V200R003C00：1K V200R005C00及以后版本：16K
用户组管理	128个用户组每组引用ACL ID的最大数目8 每组关联ACL rule的最大数目: V200R007C10及之前版本：128 V200R007C20版本：512

遵循的标准

环境标准

标准名	说明
MIL-HDBK-217F	Electronic Product Reliability Estimation Manual
ETS EN 300 019 1-1 V.2.1.4. Class 1.2	Environmental Engineering (EE); Environmental conditions and environmental tests for telecommunications equipment; Part 1-1: Classification of environmental conditions; Storage
ETS EN 300 019-1-2 V.2.1.4. Class 2.2	Environmental Engineering (EE); Environmental conditions and environmental tests for telecommunications equipment; Part 1-2: Classification of environmental conditions; Transportation
ETSI EN 300 019-1-3	Environmental Engineering (EE); Environmental conditions and environmental tests for telecommunications equipment; Part 1-3: Classification of environmental conditions; Stationary use at weatherprotected locations
ETSI EN 300 019-2-1	Environmental Engineering (EE); Environmental conditions and environmental tests for telecommunications equipment; Part 2-1: Specification of environmental tests; Storage
ETSI EN 300 019-2-2	Equipment Engineering (EE); Environmental conditions and environmental tests for telecommunications equipment; Part 2-2: Specification of environmental tests; Transportation
ETSI EN 300 019-2-3	Environmental Engineering (EE); Environmental conditions and environmental tests for telecommunications equipment; Part 2-3: Specification of environmental tests; Stationary use at weatherprotected locations 6
IEC 60721-3-3	Classification of environmental conditions Part3: Classification of groups of environmental parameters and their severities- Section 3: Stationary use at weatherprotected locations

电磁兼容性标准

标准名	说明
ETSI EN 300 386 V1.4.1(2008-04)	Electro Magnetic Compatibility test specification
IEC61000-4-11,2004	Electromagnetic compatibility(EMC)-Part 4-11:Testing and measurement techniques-Voltage dips, short interruptions and voltage variations immunity tests
IEC 61000-4-4	Electromagnetic compatibility(EMC)-Part 4-4:Testing and measurement techniques-Electrical fast transient/burst immunity test
IEC61000-4-2，2009	Electromagnetic compatibility(EMC) Section 4.2 Electrostatic discharge immunity test- Basic EMC Publication
IEC61000-4-3，2006	Electromagnetic compatibility Part4-3:Testing and measurement techniques-Radiated, radio-frequency, electromagnetic field immunity test
IEC61000-4-5，2005	Electromagnetic compatibility(EMC)- Part4-5:Testing and measurement techniques-Surge immunity test
IEC61000-4-6，2006	Electromagnetic compatibility(EMC) Part4:Testing and measurement techniques Section 6:immunity to conducted disturbance,induced by radio-frequency fields
IEC61000-4-29，2000	Electromagnetic compatibility(EMC)-Part4-29: Testing and measurement techniques-Voltage dips,shot interruptions and voltage variations on d.c. input power port immunity tests
IEC 61000-3-2	Electromagnetic compatibility(EMC)-Part3-2: Limits-Limits for harmonic current emissions(equipment input current ≤16A per phase)
IEC 61000-3-3	Electromagnetic compatibility(EMC)-Part3-3: Limits-Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current ≤16A per phase and not subject to conditional connection
ETSI EN 300 132-2	Environmental Engineering (EE);Power supply interface at the input to telecommunications equipment; Part 2: Operated by direct current (dc)
AS/NZS CISPR 22:2006	Information technology Equipment - Radio disturbance characteristics - Limits and methods of measurement
EN55022/EN55024-ITE	Information technology Equipment - Radio disturbance characteristics - Limits and methods of measurement Information technology Equipment - Immunity characteristics - Limits and methods of measurement
ITU-T K.20	Recommendation K.20 (02/00) - Resistibility of telecommunication equipment installed in a telecommunications centre to overvoltages and overcurrents
ITU-T K.21	SERIES K:PROTECTION AGAINST INTERFERENCE Resistibility of telecommunication equipment installed in a customer premises to overvoltages and overcurrents
ITU-T K.45	Resistibility of telecommunication equipment installed in the access and trunk networks to overvoltages and overcurrents
ITU-T K.44	SERIES K:PROTECTION AGAINST INTERFERENCE Resistibility test for telecommunication equipment exposed to overvoltages and overcurrents - Basic recommendation
ICES-003	Digital Apparatus
GB9254	信息技术设备的无线电骚扰限值和测量方法

安全标准

标准名	说明
IEC60950-1: 2005	Safety of information technology equipment including Electrical Business Equipment
IEC 529	Classification of degrees of protection provided by enclosures
UL60950-1: 2007	Safety of information technology equipment including Electrical Business Equipment
CSA C22.2 NO.950 UL	Standard for Safety Communications Cables
EN60950	Safety of Information technology equipment
EN41003	Safety of Information technology equipment
AS 3260	Approval and Test Specification - Safety of information technology Equipment including electronic business Equipment
ETS 300 119	European telecommunication standard for equipment practice
GB 4943	信息技术设备的安全

RoHS标准

标准名	说明
Directive 2002/95/EC & 2011/65/EU	Restriction of Hazardous Substances Directive

Reach标准

标准名	说明
Regulation 1907/2006/EC	Registration, Evaluation, Authorization, and Restriction of Chemicals

WEEE标准

标准名	说明
Directive 2002/96/EC & 2012/19/EU	Waste Electrical and Electronic Equipment Directive

特性列表

交换转发功能特性列表

特性		说明
以太网特性	Ethernet	支持全双工、半双工、自动协商工作方式以太网接口可支持10M、100M、1000M和自协商速率支持Jumbo报文支持链路聚合支持Trunk内各链路流量的负载分担支持接口隔离、接口转发限制支持广播风暴抑制
	VLAN	支持Access、Trunk、Hybrid接入方式支持Default VLAN 支持VLAN Pool
	MAC	支持MAC地址自动学习和老化支持静态、动态、黑洞MAC表项支持源MAC地址过滤支持接口MAC地址学习限制
	ARP	支持静态、动态ARP 支持VLAN上应用ARP 支持ARP表项老化
	LLDP	支持LLDP
以太网环路保护	MSTP	支持STP 支持RSTP 支持MSTP 提供BPDU保护、Root保护、环路保护提供局部STP
IPv4转发	IPv4特性	ARP/RARP ARP代理支持自动侦测功能 NAT 支持Bonjour协议
	单播路由特性	静态路由 RIP-1/RIP-2 OSPF BGP IS-IS IPv4 路由策略、策略路由 uRPF检查支持DHCP Server/Relay 支持DHCP Snooping
	组播路由特性	IGMPv1/v2/v3 PIM-SM 组播路由策略 RPF
IPv6转发	IPv6特性	ND协议
	单播路由特性	静态路由 RIPng OSPFv3 BGP4+ IS-IS IPv6 DHCPv6 DHCPv6 Snooping
	组播路由特性	MLD MLD Snooping
设备可靠性	BFD	BFD
二层组播特性	二层组播特性	支持IGMP Snooping功能支持用户快速离开机制支持组播流量控制支持跨VLAN组播复制
以太网OAM	EFM OAM	支持对端发现支持链路监控支持故障通告支持远端环回
QoS特性	流分类	支持基于L2协议头、IP五元组、802.1p优先级的组合流分类
	流动作	支持对分类后报文流的访问控制支持基于流分类的流量监管支持按照分类结果重标记报文支持分类后报文进入指定调度队列中支持流分类、流行为的组合应用
	队列调度	支持PQ调度支持DRR调度支持PQ+DRR调度支持WRR调度支持PQ+WRR调度
	拥塞避免	支持SRED 支持WRED
	应用控制	支持智能应用控制SAC（Smart Application Control）
配置与维护	终端服务	支持命令行配置支持英文提示和帮助信息支持Console、Telnet终端服务支持Send功能，终端用户之间进行信息互通
	文件系统	支持文件系统支持目录和文件管理支持通过FTP、TFTP方式上传、下载文件
	调试和维护	支持日志、告警、调试信息统一管理提供电子标签支持用户操作日志支持详尽的调试信息，帮助诊断网络故障提供网络测试工具，如Traceroute、Ping命令等支持智能诊断提供端口镜像、流镜像
	版本升级	支持整机软件加载、在线加载支持BIOS在线升级支持在线补丁
安全和管理	系统安全	命令行分级保护、未授权用户无法侵入设备支持SSHv2.0 支持RADIUS和HWTACACS用户登录认证支持ACL过滤支持DHCP报文过滤（插入Option82选项）支持本地防攻击，保护CPU对正常业务的处理和响应支持预防控制报文攻击支持防范Source Address spoofing、LAND、SYN Flood (TCP SYN)、Smurf、Ping Flood (ICMP Echo)、Teardrop、Ping of Death、广播泛洪等多种攻击支持IPSec 支持URL过滤支持反病毒支持入侵防御
安全和管理	网络管理	支持ICMP实现Ping和Traceroute功能支持标准网管协议SNMPv1/v2c/v3 支持通用特性的标准MIB 支持RMON 支持NetStream

说明：

V200R005C00及以后版本支持功能：IPv6，NAT，Bonjour协议，IPSec。

V200R006C10及以后版本支持功能：VLAN Pool，SAC，智能诊断，NetStream。

V200R007C10及以后版本支持功能：防范广播泛洪攻击，URL过滤，反病毒，入侵防御。

无线组网能力

特性	说明
AP与AC间组网方式	支持AP与AC之间为L2层网络拓扑支持AP与AC之间为L3层网络拓扑支持AC直挂AP 支持AP在私网、AC在公网的NAT穿越部署 AC可做二层网桥转发或三层路由转发
转发模式	支持直接转发（又称分布转发或本地转发）支持隧道转发（又称集中转发）支持集中认证、分布转发直接转发模式下，用户的认证报文可采用隧道转发支持Soft-GRE转发
无线组网模式	支持WDS网桥：支持点到点无线桥模式支持点到多点无线桥模式自动拓扑检测与环路避免（STP）支持无线Mesh网络：支持Mesh设备的接入认证支持Mesh路由算法支持零配置上线支持多MPP节点Mesh网络支持车地通信快速切换支持Mesh客户端模式
支持AC发现机制	AP获取AC IP的方式有：静态配置以DHCP方式获取以DNS Name方式获取 AC以DHCP/DHCPv6方式为AP分配管理IP 支持DHCP/DHCPv6 Relay 在二层网络中，支持CAPWAP协议的广播方式发现AC
CAPWAP隧道	支持集中式CAPWAP 支持CAPWAP控制隧道和数据隧道，数据隧道为可选配置支持基于ESS配置的转发方式（即隧道转发或直接转发）支持DTLS加密，控制隧道为缺省不加密支持CAPWAP隧道心跳检测，断链重建
支持主备AC	支持回切使能控制支持负载均衡方式支持1+1热备方式支持N+1备份支持AC间配置同步

说明：

V200R005C00及以后版本支持功能：DHCPv6，N+1备份。

V200R006C10及以后版本支持功能：Soft-GRE，多MPP节点Mesh网络。

V200R007C10及以后版本支持功能：Mesh客户端模式。

V200R007C20及以后版本支持功能：AC间配置同步。

AP设备管理

特性	说明
AP设备的接入控制	支持基于MAC或SN的AP白名单功能的设置和查询支持以单个和批量（MAC地址段或SN段）方式手动设置白名单支持半自动上线（手工确认）接入方式支持全自动（无需认证）AP接入
AP域管理	支持设置AP域的布放类型：离散布放：AP布放非常独立，AP间无任何干扰，此时一个AP相当与一个域，工作在最大功率，不调优普通布放：AP之间分布比较稀疏，每个射频的发送功率要求小于其最大发送功率的50% 密集布放：AP之间分布比较密集，每个射频的发送功率小于最大发送功率的25% 支持指定域设置为默认域，用于配置AP自动上线
AP配置模板管理	支持指定某AP配置模板为默认模板，用于配置AP自动上线
AP设备类型特性管理	通过AP设备类型特性管理AP设备固有属性，包括：AP上的接口数量、类型，射频数量、类型，最大支持的VAP数，最大关联用户数，以及射频增益（针对部分室内放装式AP）内置已知类型的AP设备类型特性用户可自行扩展AP设备类型特性
网络拓扑管理	支持AP LLDP拓扑感知
AP运行模式管理	支持AP运行模式切换：AC上支持将AP的运行模式切换为FAT模式或云模式。

说明：

V200R007C10及以后版本支持功能：AP运行模式切换。

射频管理

特性	说明
射频模板管理	通过模板可设置：射频的工作模式、速率自动或手动的信道、功率模式管理射频调优的检测间隔支持按射频设置802.11b、802.11bg、802.11bgn、802.11g、802.11n、802.11gn、802.11a、802.11an、802.11ac模式支持手动为单个射频绑定射频模板支持MU-MIMO
统一静态配置	整网射频参数的集中配置与管理：经过网规部署，在AC上进行集中配置，将射频参数（工作信道、发射功率等）批量下发给各AP
集中动态管理	AP上线时自动选择信道和功率支持动态调优：在AP重叠区域，信号冲突时自动调整功率或信道局部调优：调整指定AP最优工作信道和功率全局调优：调整指定域所有AP的最优工作信道和功率支持补盲功能：支持删除AP或AP下线时调大周围邻居的功率补盲基于域的集中控制式射频参数自动选择和调优
业务增强	多模式组合接入：a/b/g/n/ac独立部署及组合（an、bg、bgn、gn）部署支持频谱导航：优先接入5G频段，2.4G/5G频段间负载均衡支持智能漫游：可以让粘性终端漫游到信号更好的AP

说明：

V200R005C00及以后版本支持功能：802.11ac，2.4G/5G频段负载均衡。

V200R005C00及以后版本支持射频模式自适应，无需手工配置802.11射频模式。

V200R006C10及以后版本支持功能：频谱导航，智能漫游。

V200R007C10及以后版本支持功能：MU-MIMO

WLAN业务管理

特性	说明
服务集（ESS）管理	基于ESS可设置：使能广播SSID、最大接入用户数、用户老化时间支持基于ESS的AP二层隔离支持基于ESS的映射业务VLAN 支持基于ESS关联安全、QoS等业务模板支持基于ESS控制AP组播开关支持中文SSID
基于VAP的业务管理	支持VAP的批量创建及绑定射频ESS 支持按多种方式查询VAP：单个查询、按ESS查询、批量查询支持业务离线配置 AP全自动上线方式下，根据业务批量发放规则，自动创建VAP
配置的自动发放管理	支持基于“AP类型+射频ID”定义业务配置的自动发放规则支持自动上线AP加入缺省域（缺省域可事先制定）自动发放规则与域配合使用，实现针对某区域AP的批量上线
组播业务管理	支持AP IGMP Snooping模式支持AP IGMP Proxy模式
负载均衡	支持通过负载均衡组对一组射频进行负载均衡支持两种负载均衡策略：基于STA数的负载均衡基于流量的负载均衡
BYOD（Bring Your Own Device）	支持基于MAC OUI识别设备类型支持基于HTTP User-Agent信息识别设备类型支持基于DHCP Option信息识别设备类型 RADIUS认证/计费报文中携带设备类型，用于决策
定位服务	支持对AeroScout、Ekahau的tag定位支持对Wi-Fi终端的定位支持对蓝牙终端的定位支持对蓝牙Tag的定位
频谱分析	对蓝牙、微波炉、无绳电话、Zigbee、Game Controller、2.4G/5G无线影音、婴儿监护器等8种以上干扰源进行识别与eSight网管配合，对干扰源进行定位和频谱显示
Hotspot2.0	支持配置Hotspot2.0网络
物联网	支持通过在AP上插卡的方式配置物联网功能，实现无线网和物联网合一

说明：

V200R006C10及以后版本支持功能：中文SSID，Hotspot2.0。

V200R007C10及以后版本支持功能：蓝牙终端定位、物联网。

V200R007C20及以后版本支持功能：蓝牙Tag定位。

WLAN用户管理

特性	说明
无线用户地址分配	集成DHCP服务器，为无线用户分配地址
WLAN用户管理	支持用户黑白名单支持用户接入数量限制：按AP限制用户接入数量按SSID限制用户接入数量支持多种方式强制用户下线 Radius DM强制用户下线命令行强制用户下线支持多种查询方式：支持基于用户MAC、AP、射频、WLAN ID方式查询用户状态信息支持按ESS、AP、射频查询在线用户数支持基于用户的空口信息统计
WLAN用户漫游	支持AC内的二层漫游说明：用户可经AP从AC相同或不同物理口接入支持AC内的跨VLAN的三层漫游支持AC间漫游支持免完整802.1X认证的快速协商密钥支持重关联用户的合法检查，拒绝非法用户的重关联请求支持用户信息的延时清除，实现用户下线后的快速重新上线
用户组管理	支持基于用户组的ACL访问控制支持基于用户组的隔离支持组间隔离支持组内隔离

说明：

V200R005C10及以后版本支持功能：AC间漫游。

WLAN安全

特性	说明
WLAN安全模板管理	支持通过WLAN安全模板管理认证和加密方式支持安全模板绑定到ESS模板
支持多种认证	支持“OPEN-SYS认证+无加密”方式支持WEP的认证/加密方式支持WPA/WPA2认证加密 “WPA/WPA2-PSK+TKIP” “WPA/WPA2-PSK+CCMP” “WPA/WPA2-802.1x+TKIP” “WPA/WPA2-802.1x+CCMP” “WPA-WPA2-802.1x+CCMP” “WPA/WPA2-PSK+TKIP-CCMP” “WPA/WPA2-802.1x+TKIP-CCMP” 支持WAPI认证加密支持AC集中式WAPI认证支持WAPI多信任证书方式（3证书），兼容传统双证书方式支持证书和私钥合一的发放方式支持MAC认证将用户MAC地址做账号，送认证服务器（Radius Server）认证支持Portal认证支持外置Portal认证支持内置Portal认证，可自定义认证页面
支持组合认证	支持MAC组合认证 PSK&MAC认证支持MAC与Portal组合认证 MAC认证优先仅针对集中转发场景
AAA	支持本地认证/本地账户（MAC、账号）支持Radius认证支持多认证服务器支持备份认证服务器基于账号域指定认证服务器基于账号域配置认证服务器支持用户账号域与SSID绑定
安全隔离	支持基于端口的隔离支持基于用户组的隔离
WIDS	支持非法设备的监测、识别、防范、反制，包括非法AP和STA检测、攻击检测以及动态黑名单
权限控制	支持基于端口的ACL权限控制支持基于用户组的ACL权限控制支持基于用户的ACL权限控制
其他安全防护	支持SSID隐藏支持终端IP Source Guard防护支持静态绑定终端IP地址支持动态绑定终端IP地址（DHCP）

WLAN QoS

特性	说明
WMM模板管理（WMM-Profile）	基于模板的WMM使能/禁用 WMM模板可同时运用到多个AP的不同射频
流量模板管理（Traffic-Profile）	支持AP流量模板管理，基于模板管理流量、优先级映射等支持流量模板绑定到ESS，即每个ESS有独立的QoS策略
AC流量控制	支持AC的QoS模板管理支持通过ACL规则对业务流进行分类支持基于用户的上行/下行（上/下行CAR）业务流量控制支持基于ESS和基于VAP的流量限速
AP流量控制	支持多用户流量控制，共享带宽支持指定VAP的带宽限速
报文优先级配置	支持配置CAPWAP控制通道的QoS优先级（IP DSCP）支持配置CAPWAP数据通道的QoS优先级指定数据CAPWAP头优先级用户报文到隧道报文的优先级映射（802.1p和ip tos）
Airtime调度	支持时间调度，使用户公平的占用信道时间，提高用户的上网体验。

说明：

V200R005C00及以后版本支持功能：Airtime调度。
